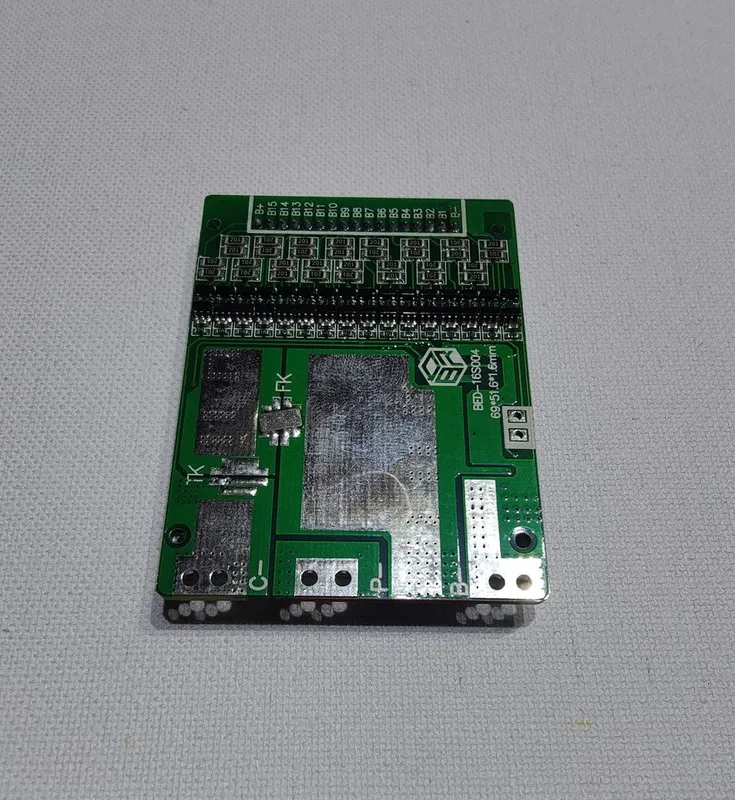

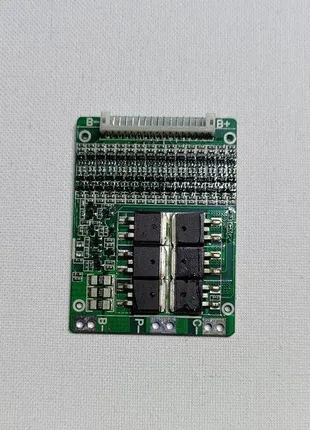

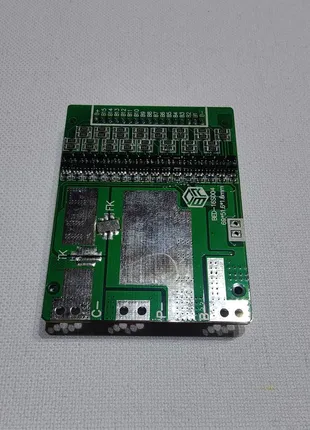

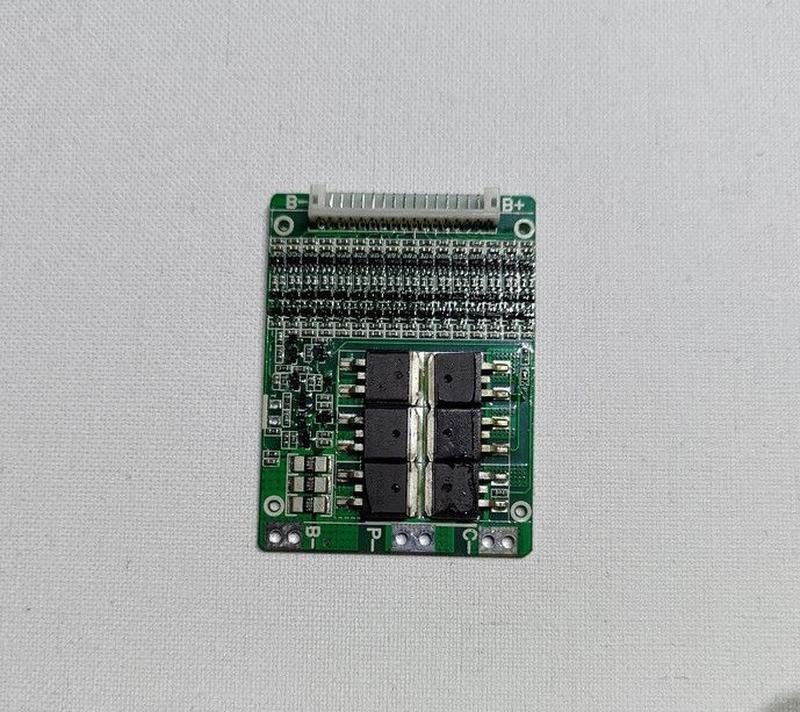

Універсальний BMS 10S-4S 35A 36V Захисна плата для li-ion LI-PO батареї з
функцією балансування, роздільний порт заряджання/розряджання

Розмір 69x51.5x10 мм

Максимальний тривалий струм заряду 5A

Максимальний тривалий струм розряду 35A.

Для переходу на інші складання (4S-9S) нічого міняти не треба, крайні
балансувальні контакти мають "висіти в повітрі"

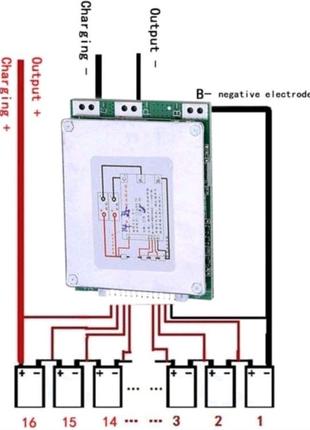

ПОРЯДОК ПОДКЛЮЧЕНИЯ1. Під'єднати мінус акумулятора до B на платі. Під'єднати
балансувальні дроти до плати попередньо припаявши кожен дріт до "плюсів"
акумулятора (тільки крайній чорний до мінуса)3. Під'єднати мінус
навантаження/заряджання до C на платі. Якщо потрібно зняти плату, то лад
зворотний. Більш наочно схему під'єднання дивіться на фото.

Максимальний струм заряджання — 5 А

Максимальний постійний струм навантаження — 35 А

Захист від перезаряду — 4.25±0.025 В

Затримка під час спрацьовування захисту — 100 мс

Вимкнення захисту від перезарядження — 4.08±0.05 В

Напруга, за якої вмикається балансування — 4.2±0.025 В

Струм балансування — 45±5 мА

Захист від перерозряду — 2.8±0.1 В

Затримка під час спрацьовування захисту — 50 мс

Вимкнення захисту від перерозряджання — 3.0±0.1 В

Умова вимкнення захисту від перерозряджання — Вимкнення навантаження або
активація заряджання

Мінімальна напруга, за якої спрацює захист за струмом — 150 мВ

Затримка під час спрацьовування захисту за струмом — 15 мс

Захист по струму — 120±20А

Умова вимкнення захисту від перерозряджання — Вимкнення навантаження або
активація заряджання

Затримка під час спрацьовування захисту від короткого замикання — 200 мкс

Споживання струму в робочому режимі — ⩽50 мкА

Споживання струму в режимі сну (коли спрацювала захист по перерозряду) — ⩽10
мкА

Температурний діапазон -30 - +80°

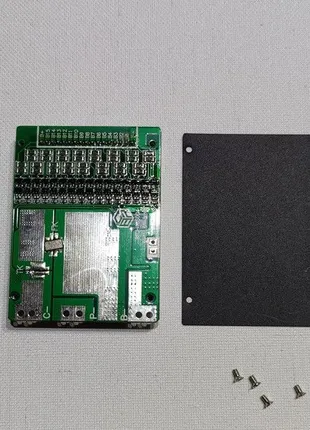

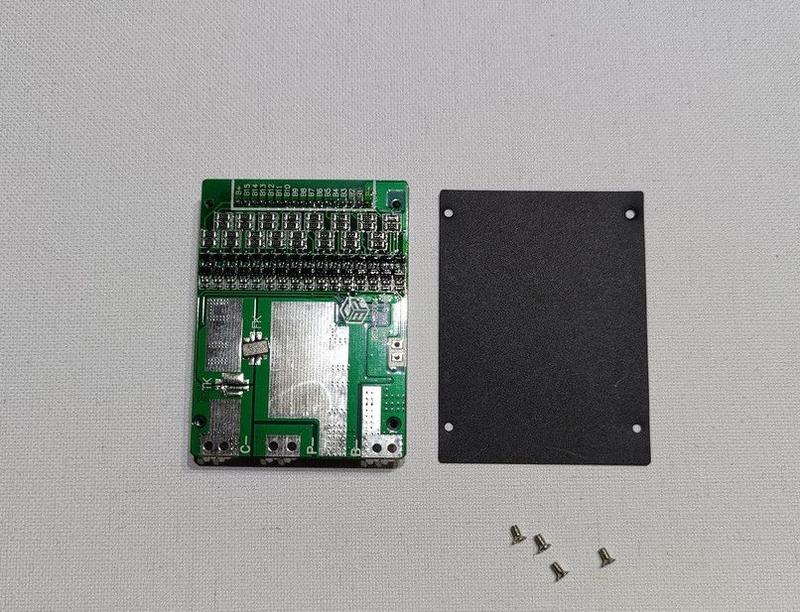

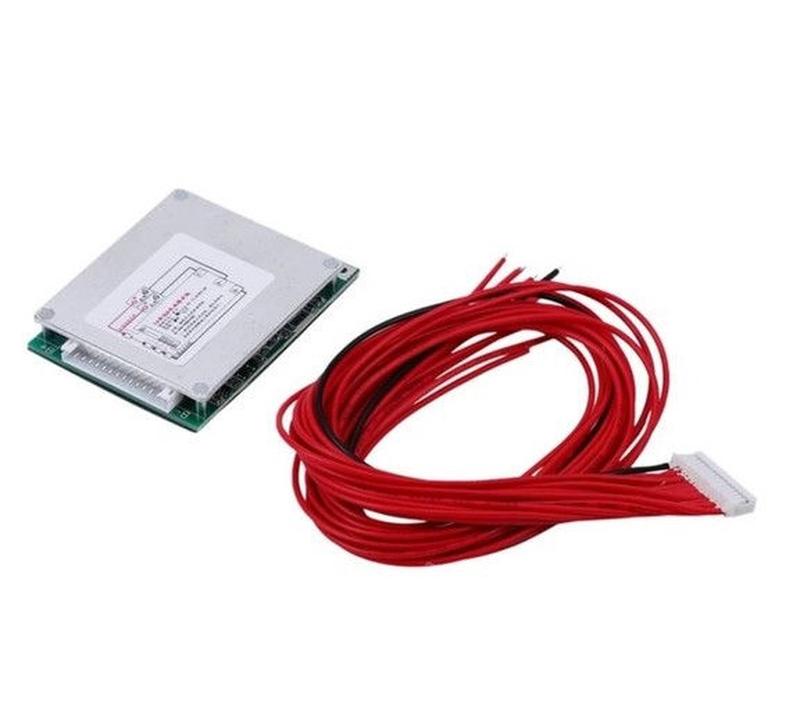

Комплектація:

1 × bms плата

1 х балансувальний кабель

Країна виробник: Китай
Колір: Чорний
Виробник: S4S

Призначення: Електросамокат
Тип запчастини: Контролер
Вид товару: Комплектуючі
