Модуль плавного пуска 16А, на три провода.
Предназначен для плавного запуска синхронных моторов:
болгароки, электрокосы, электропилы, пылесосы и пр.

Размер корпуса: 35х42
Длина основания: 42 мм;
Ширина основания: 35 мм;
Отверстия крепления: 44.5 мм (4мм)
Допустимый ток: 16А.
Напряжение: 250В
Симистор BTA16-600R
управление на контроллере

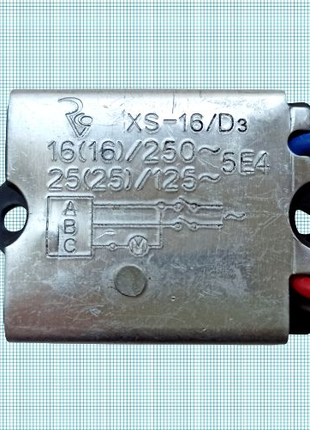

1. Модуль JRR-01 (XS-16/D3)

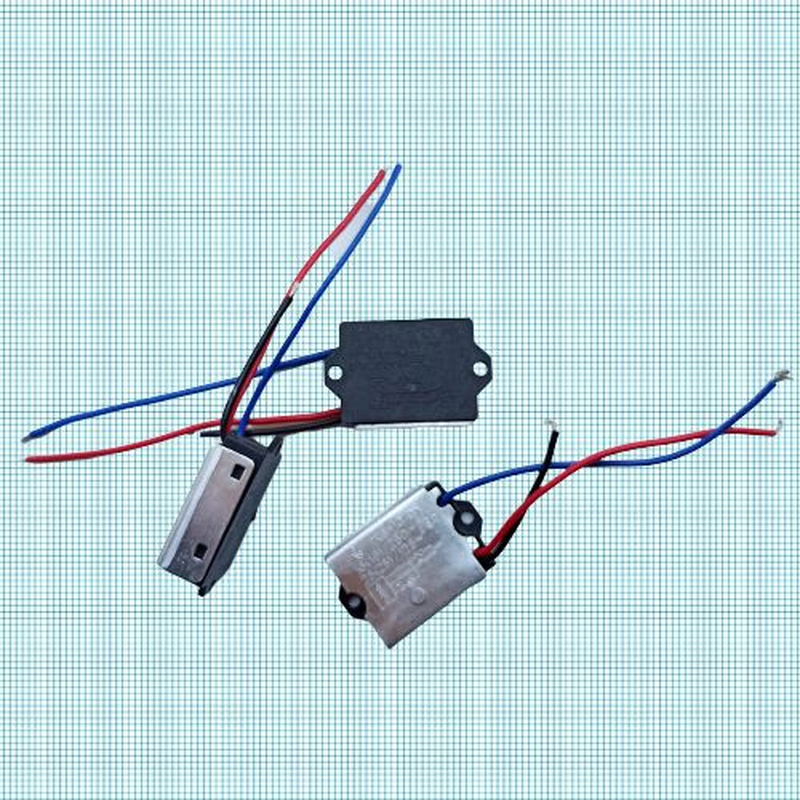

Провода
А (синий) — сеть и мотор (общий)
В (красный) — сеть (в разрыв)
С (чёрный) — на мотор

Модуль следует подключать в разрыв цепи после выключателя инструмента.

Каждый модуль проверен перед отправкой!

Устройство гальванически не развязано от сети! Запрещается прикасаться к элементам включённой схемы!

Видео:
Нагрузка 1600Вт
1. Подключение одного 12А
https://youtube.com/shorts/BnTR5qUcaKM?feature=share

2. Подключение на три провода 16А:
https://youtube.com/shorts/8XlcwRly5i8?feature=share

Нагрузка 2050Вт
3. Подключение одного 12А
https://youtu.be/QVv4vfHQ7mY

4. Подключение два 12А модуля (24А)
https://youtu.be/imu9djuz9_M

Ещё видео, с вольметрами:
https://youtu.be/-Rreikj16Hg

Без плавного пуска, 2400Вт:
https://youtu.be/lEUVhNFiTYk

ПЛАВНЫЙ ПУСК С ДРУГОЙ СХЕМОЙ ПОДКЛЮЧЕНИЯ(в другом объявлении):
https://youtu.be/lVr-pV-V8r0
